Nun neigt sich der Sommer dem Ende zu, was für uns Funkamateure bedeutet, dass die höheren Bänder zunehmend von guten Bedingungen auf den Low Bands abgelöst werden. Insbesondere wenn wir an 160 oder 80m denken, ist für entsprechende Antennen, die gut funktionieren, leider auch hinreichend Platz vorzusehen.
Da stellt sich die Frage, was sollte man tun, wenn die Kantenlänge des Grundstücks nicht mehr als 30m beträgt?
Waldek, SP7GXP hat mit der GP-5SP eine tolle Lösung geschaffen. Die Antenne arbeitet auf:
- 160m
- 80m
- (60m anstatt 80m; alle Bauteile sind im Lieferumfang enthalten)
- 40m
- 30m
- 20m
Dabei bildet der 40m Strahler den Hauptmast und ist als Full Size ausgeführt. Für 30m und 20m sind parallel Aluminium Strahler über Isolatoren mit der Einspeisung verbunden, sodass nur 1 Koax-Kabel benötigt wird.
Für 160 und 80m laufen nach derselben Logik Drähte bis auf 10m Höhe, die dann - wiederum Full Size - zu den Seiten abgespannt werden. Für 160m bedeutet das einen vertikalen Strahler von 10m und einen horizontalen Strahler von 30m.
Bei einer Vertikal stellt sich zudem immer die Frage nach den Radials. Auch diese technische Antwort von Waldek überzeugte mich. Anstatt hunderter Radiale im Boden zu vergraben, nutzt Waldek für jedes Band eine Art Koax-Stub. Insofern besteht das Radialnetz aus lediglich 5 Koax-Kabeln, was den Aufbau erheblich vereinfacht.
Die Qualität der Bauteile und die Passungen stehen in meinen Augen den Antennen von Optibeam in keiner Weise nach. Es macht wirklich Freude, diese Antenne zusammenzubauen. Das Aluminium ist hochwertig und alle Schrauben, Muttern usw. sind in Edelstahl ausgeführt.
Der Abgleich ist trotz der Multiband-Funktion denkbar einfach. Angefangen wird mit 40m, danach folgen die Drähte für 160 und 80m. Die Resonanzen auf 30 und 20m passen gemäß der Anleitung, hier ist kein Abstimmen erforderlich.
Hier sieht man die 80m Verlängerungsspule mit Blick nach oben.
So schaut das Gebilde aus, einschließlich Hummeltower, der aufgrund des Windes nach unten gefahren wurde.
Gut zu erkennen ist die Radial-Stub Box mit den 5 Kabeln.

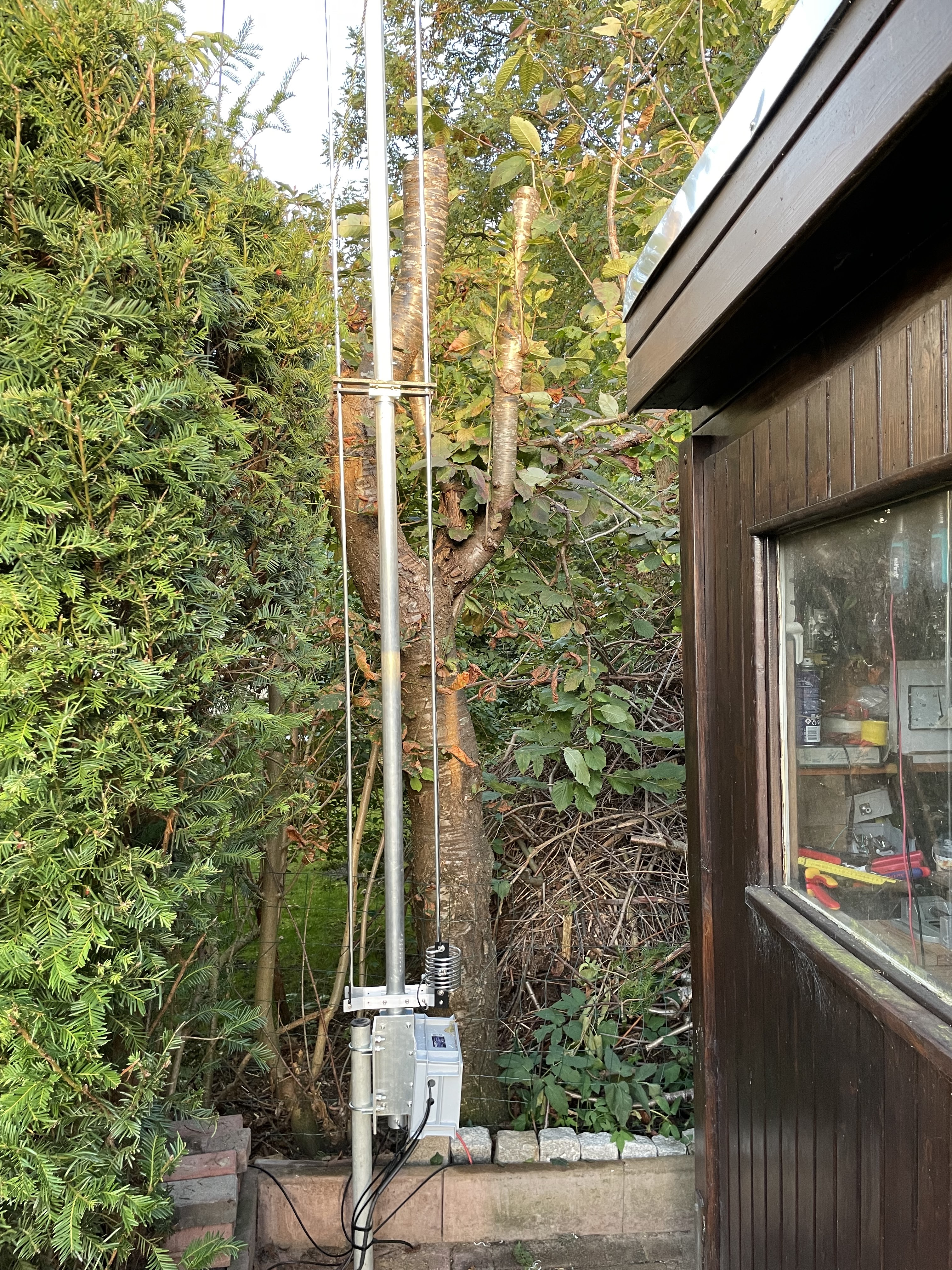

Da ich nicht möchte, dass die Koaxkabel Wasser ziehen, habe ich ein zusätzliches Gehäuse installiert. Besonders die Euro-Boxen aus dem Baumarkt sind hierfür gut zu verwenden.
An der 80m Spule bestehen 2 Abgriffe, sodass die Resonanzfrequenz manuell verschoben werden kann. Insofern ist ein Dip im CW Bereich und einer im SSB Teil möglich. Wen die Langeweile packt, der kann natürlich auch eine Fernumschaltung per Vakuum Relais bauen…
Hier ist noch eine Detailaufnahme der 80m Spule zu sehen. Durch die Flügelmutter kann ich schnell manuell auf den 2. Abgriff ohne Werkzeug wechseln.
So steht die Antenne nun fast final, die Abspannungen für die wirklich senkrechte Ausrichtung sind erst nach dem Foto justiert worden.
Im Übrigen arbeitet die Antenne ebenfalls gut auf:
- 17m
- 15m
- 12m
- 10m
Hier ist zwar ein Tuner erforderlich, aber das SWR ist meist unter 2.
