DX Engineering Model NCC-2 - Kampf den Störungen mittels Phasenkoppler

Da die Störungen von Solaranlagen und anderen elektronischen Geräten in der Nachbarschaft in den letzten Jahren zugenommen haben, stellt sich die Frage, ob neben der BNetzA auch andere Methoden hilfreich sein können.

Um es kurz zu machen, ja, es gibt diese!

Aktuell betreibe ich an meinem Icom 7610 einen DX Engineering NCC2 Phasenkoppler, mit dem ich verschiedenste Antennenvariationen nutzen kann, um Störungen auszublenden und die Verständlichkeit erheblich zu verbessern.

Grundsätzlich stehen bei mir aus Störungssicht folgende Bänder im Fokus:

- 160m

- 20m

-10m

- 6m

Alle Bänder kann ich dank des NCC2 nun wieder ohne Probleme hervorragend "hören":


Der NCC2 allein bringt natürlich selbst noch wenig, denn es Bedarf aus meiner Sicht eine Auswahl von Empfangsantennen, die optimaler Weise eine Viertelwellenlänge von einander entfernt montiert sind. Daher habe ich mich für ein Setup von aktuell drei Aktivantennen entschieden, die alle von Heinz Stampfl stammen und über den Funkamateur in Deutschland bezogen werden können.

Die erste Antenne ist ein aktiver Empfangsdipol, erkennbar an der grauen Eurobox als höchster Punkt auf meinem Tower:


Die zweite Antenne - eine aktive RX-Loop - befindet sich in etwa Luftlinie 20m vom Aktivdipol entfernt hinter dem Haus:


Die dritte Antenne, ebenfalls eine RX-Loop aus dem Hause Stampfl, ist ca. 15m vom Aktivdipol und ca. 35m von der anderen RX-Loop entfernt. Unauffällig in der Hecke empfängt auch diese problemlos DX-Signale:


Bei den Stampfl Aktivantennen wird neben einer Fernspeiseweiche 50 Ohm nur die Verstärkerplatine mitgeliefert. Die Antenne selbst sowie das Gehäuse sind selbst anzufertigen. Während der Aktivdipol aus zwei 5mm Messingrohren á 1m Länge besteht, sind die Loops aus Cellflexkabel gefertigt, welches es wiederum bei Kabel Kusch in Dortmund gibt. Die kleine Eurobox findet sich beispielsweise im Toom Baumarkt.


Nun besitzt der NCC2 "nur" zwei Antenneneingänge, wovon einer mit der Sendeantenne belegt sein kann (bei mir ist es so). Um an Port B nun die drei Aktivantennen zu nutzen, habe ich von Amplitec ein "Sixpack" Antennenschalter hinter mein Rack montiert:

Es geht nichts über Kabel... viele Kabel :-) und jedes hat eine Funktion...

Damit kann ich bis zu sechs Antennen umschalten und habe zudem zwei Ausgänge... eher etwas für Contester, aber sehr praktisch, da sich der Schalter mit einem kleinen Programm fernbedienen lässt:

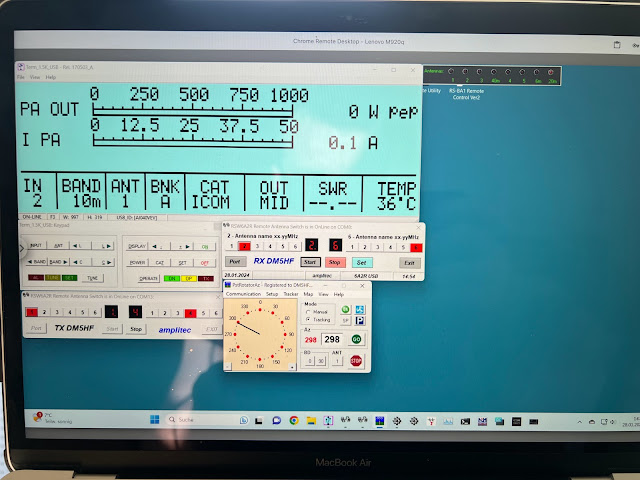

Da ich überzeugter Mac-User bin, lasse ich meinen kleinen Windows Hamradio Server per Google Chrome auf dem Macbook laufen. Neben der Expert 1k5 steuere ich darüber den Rotor aber auch die beiden Amplitec "Sixpacks" - eines RX- und eine TX-seitig. Den Rotor kann ich über ein separates Programm ebenfalls bedienen.

Wenn ich sende, zeigt der NCC2 dies mittels der roten LED oben links. Das suchen der besten Antenne einschließlich Phase und Balance ist nach etwas Übung ein Kinderspiel und geht richtig schnell.


Und was bringt der NCC2 nun?

Leider habe ich gerade nicht die Zeit für ein Video (auch meine nicht Hamradio-affine Frau fand den Hörunterschied beeindruckend) - aber zumindest sollen zwei Bilder vom stark gestörten 10m Band den Eindruck verdeutlichen:

Signale am Optibeam OB9-5

Siganale mit NCC2 - Optibeam und eine der beiden RX-Loops

Dies ist nur ein Beispiel, auf 160m ist fast noch beeindruckender... Zusammengefasst ist der NCC2 sicher kein Schnäppchen, Wimo hat diesen im Programm und nach zwei Monaten Nutzung kann ich schreiben, ich würde ihn sofort wieder kaufen :-)
